PA6色母与PA66色母 PA6和PA66如何区分应用？PA6和PA66区别
PA6和PA66, 随着改性材料涤纶产品研发技术日益完善, 应用范围渐渐扩大, 好多塑料制品公司或者使用涤纶塑料制品的企业, 对PA6和PA66的区别不清楚, 又由于PA6和PA66在外型上没有很明显的区别, 由此产生好多疑惑, PA6和PA66怎么判断, 如何选用?
锦纶6与锦纶66的应用状况以及二者之间的区别, 首先, 锦纶6跟锦纶66辨别甄别的微小诀窍要点:
PA6点燃时有着烧糊羊毛、手指甲的味道, 其火焰呈淡黄色；PA66点燃时也有烧糊羊毛、手指甲的味道, 它的火焰是蓝色的。PA6具有良好的延展性, 价格比PA66低, 熔点低为225度。PA66强度好, 耐磨, 熔点高为255度。
第二、PA6和PA66的物性区别：

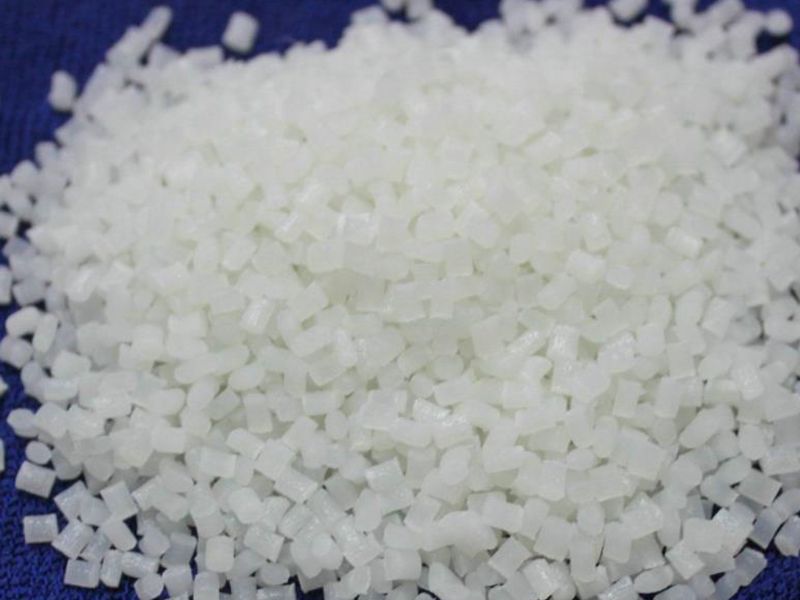

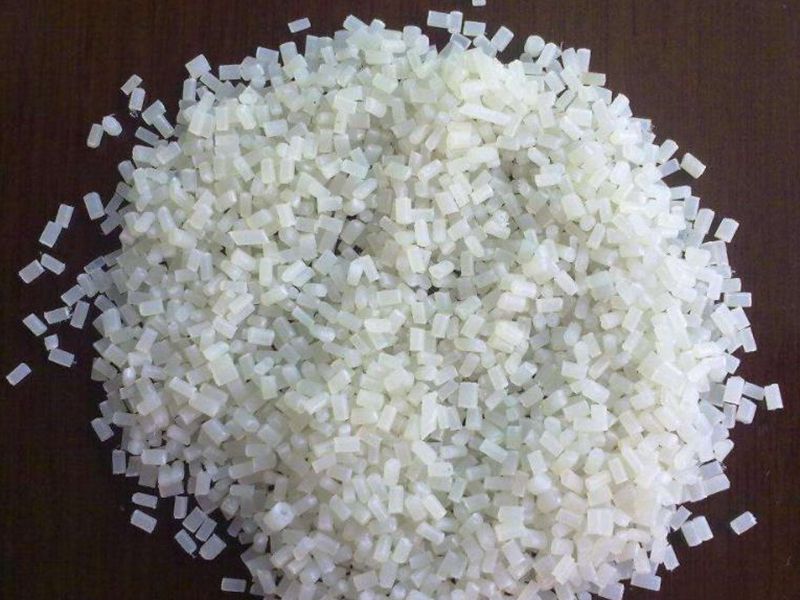

PA66的熔点处于260至265℃之间, 其玻璃化变化温度（干态）是50℃。它的相对密度为1.13至1.16克每立方分米。PA6呈透明色或是不透明的奶白色晶形高聚物颗粒物状, 其熔点为220℃, 分解反应温度高于310℃，密度是1.14, 吸水性（23℃水中24小时）为1.8%, 具有优良的耐磨性能以及自润湿性, 其冲击韧性高, 耐温性、绝缘性能良好, 低温特性优良, 能自熄且耐酸类良好, 特别是耐磨性能十分优良。PA6和PA66相比较, 它生产加工成型是容易的, 其产品表面光泽性良好, 应用温度范围比较宽, 然而它吸水性较高, 尺寸稳定性差, 刚度较小, 熔点较低, 在恶劣环境下不能长期使用, 在较宽温度范围内不能很好地保持应力, 持续使用温度为105℃。
第三、怎么判断用PA66或是PA6？
PA6和PA66的特性较为：
物理性能：PA66>PA6
热物质特性：PA66>PA6
价钱：PA66>PA6
溶点：PA66>PA6
承受吸水之能力, PA66；具备禁受老化之性能, PA66；拥有特定冷凝所需之时长, PA66；在成形加工方面所呈现之特质, PA66。
第四、PA6和PA66如何选用？
1．在不存在规定耐热达187度以上情形之际, 要选用PA6+GF, 更具性价比, 易于加工制作。2. 有耐热规定之时, 运用PA66+GF。3. HDT（热变形温度）方面, PA66+30GF是250度 , 而PA6+30GF约为220度。PA6的化学物理特性与PA66颇为相似, 然而, 其熔点较低, 且工艺温度范围较宽。它的耐冲击性以及抗溶解性比PA66要好, 不过吸水性也更强。因为塑件的好些质量特性都得受到吸水性的影响, 所以运用PA6产品进行设计时要顾及到这一情况。为了提高PA6的机械性能, 时常会加入各种各样的改性剂。玻璃就是极为常见的添加物, 有时为了增强耐冲击性还会添加丁苯橡胶。对于没有添加物的产品, PA6的收缩率处于1%到1.5%之间。添加玻璃纤维添加物能够让收缩率降低到0.3%（不过与步骤相垂直的方向仍是要稍偏高一点）。成形拼装的缩水率关键受原材料晶粒大小和吸水性危害。
第五、PA6和PA66的运用范围区别：
PA6橡胶制品有着较高的抗拉强度, 具备优良的耐冲击特性，拥有出色的耐磨性, 其耐溶剂特性良好还具有较低的摩擦阻力, 依据玻纤改性材料, 凭借矿物质添充改性材料, 结合无卤阻燃剂, 可让其综合型能变得更为出色, 主要应用于汽车产业以及电子电气行业。PA66的综合型能优良, 具有抗压强度高的特点, 刚度良好, 耐冲击性能佳, 耐酸碱及化工品, 具备耐磨损和自润滑轴承等优势, 特别是强度、刚度、耐温性以及应力松弛特性更为突出。PA66, 由于其抗压强度比PA6要高, 所以, 被大量用于制造帘子线等工业用丝。
第六、PA6和PA66注塑模具加工工艺区别
1.PA6和PA66干躁解决：
PA6极易消化吸收水分, 所以生产加工前的干燥格外要留意, 若原材料是用防水包装供应的, 那么器皿需保持密闭, 若湿度超过0.2%, 建议在80℃以上的热干燥空气中干燥3至4小时, 若原材料已在空气中暴露超过8小时, 建议进行105℃、1至2小时以上的真空烘干, 最好使用除湿干燥机, PA66若加工前原材料是密封的, 那就没必要干燥。若存储器皿被开启, 那么建议于85℃的热的干燥空气中对其进行干燥处理。若湿度超过0.2%, 还需开展105℃、1至2小时的真空干燥, 最好采用除湿干燥机。成形温度为260至310℃, 对于增强类型则为280至320℃。
2.模貝温度：
PA6, 其温度范围在80至90℃, 模具温度会显著地对晶粒大小造成危害, 晶粒大小又会对塑件的机械性能产生危害, 对于厚壁且流程较长的塑件, 也建议采用较高的模具温度, 提高模具温度可增强塑件的强度与刚度, 然而却会降低其韧性, 要是壁厚超过3mm, 建议使用20至40℃的低温模具, 对于玻纤增强材料模具温度应高于80℃, PA66, 建议为80℃, 模具温度会影响晶粒大小, 晶粒大小会影响产品的物理性能。针对于厚壁的塑件而言, 要是应用低于40℃的模具温度, 那么塑件的晶粒 size 将会随着时间产生转变, 如此一来, 为了保证塑件的几何可靠性, 得要开展退火处理 3. 熔融的温度:
聚酰胺6: 温度范围是230摄氏度至280摄氏度, 其针对提高的种类温度在250摄氏度至280摄氏度。聚酰胺66: 熔融温度范围为260摄氏度至290摄氏度。对于添加了夹层玻璃的商品而言, 其熔融温度处于275摄氏度至280摄氏度。熔融温度应当避免高于300摄氏度。4.注塑压力: 聚酰胺6以及聚酰胺66它们的注塑压力一般都处于750巴至1250巴之间（这取决于原材料以及产品设计与否）。5.注塑速度: 聚酰胺6和聚酰胺66两者注塑速度均为快速（对于增强型原材料而言需要略微降低）。6.针对过流道与进胶口而言, 鉴于PA6以及PA66的初凝时间极为短暂, 所以进胶口所处位置相当关键, 进胶口直径不得小于0.5*t, 此处t代表塑件厚度。倘若采用热流道系统, 进胶口尺寸应当比运用常规过流道时小一点, 这是因为热流道系统能够助力阻挡原材料过早凝结。要是采用潜入式进胶口, 进胶口的最小直径应当为0.75mm。在之上的情况里, 是怎样去判断PA6以及PA66, 同时以什么样的方式, 采用内容作出介绍, PA6与PA66, 有许多方面的运用存在重合, 从性价比这个角度来讲, 可以使用PA6的那些地方, 一般是不会去使用PA66的。
